Stahlbau am Bühnenturm
Augsburg
Im Zuge der Generalsanierung des Theaters in Augsburg waren wir mit umfangreichen Stahlbauarbeiten beteiligt. So wurde das Dach über der Bühne auf ca. 30 m Höhe komplett rückgebaut und vollständig neu hergestellt. Aus statischen Gründen wurden die vorhandenen Wände nicht belastet. So wurde in jeder Ecke der Bühne ein ca. 26 m hoher dreieckiger Turm errichtet.

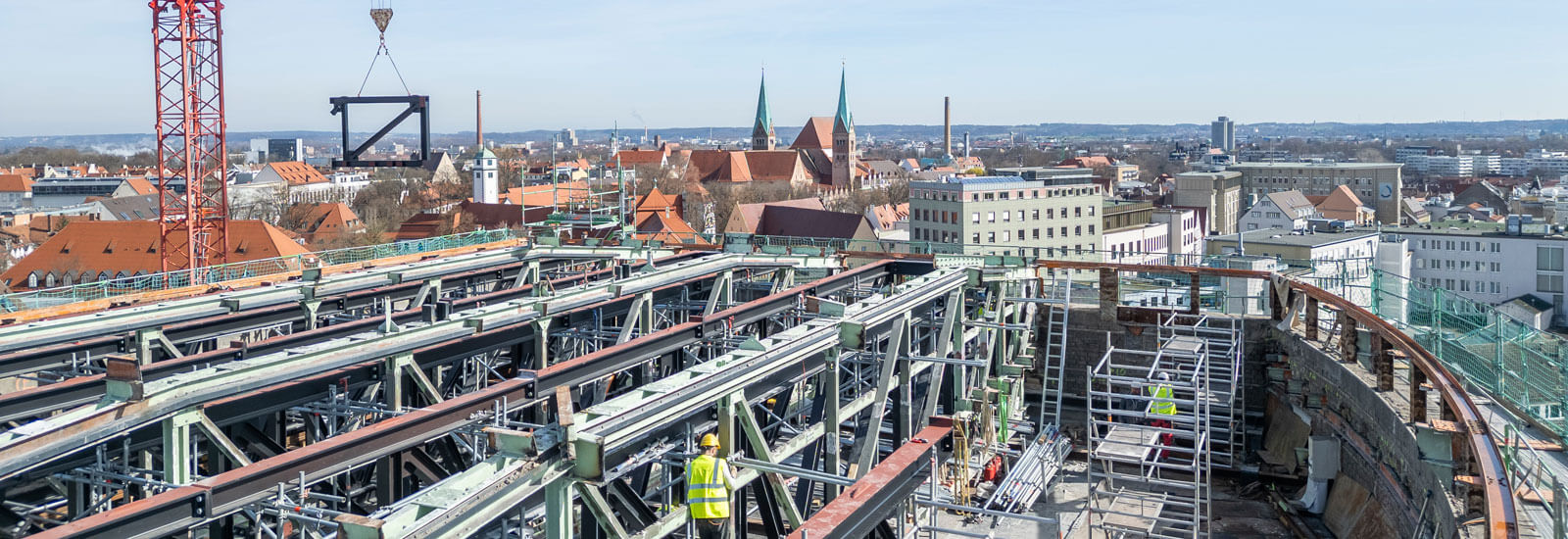

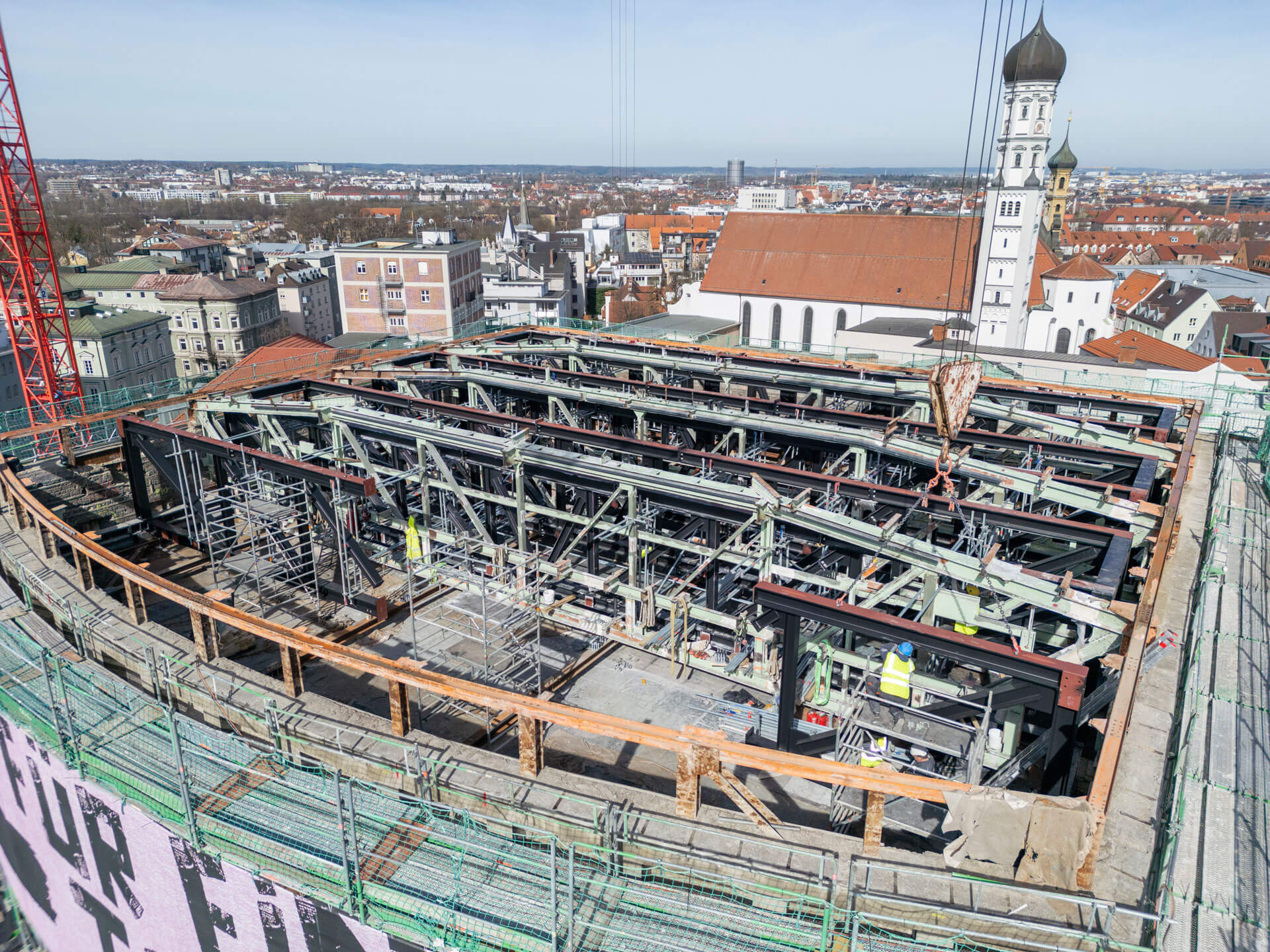

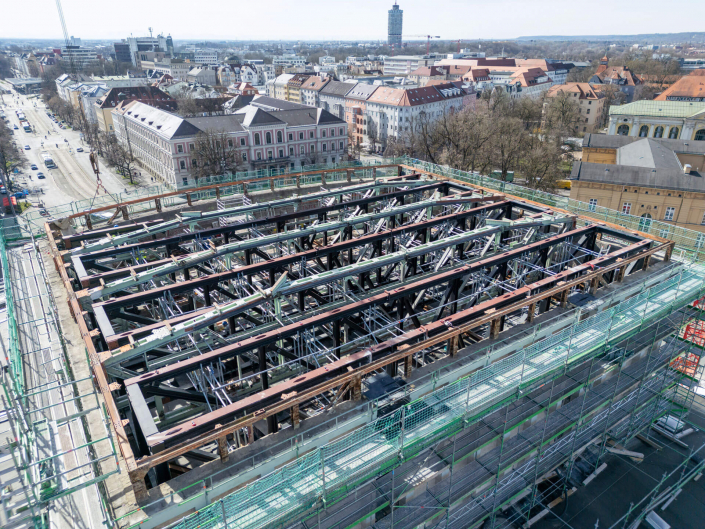

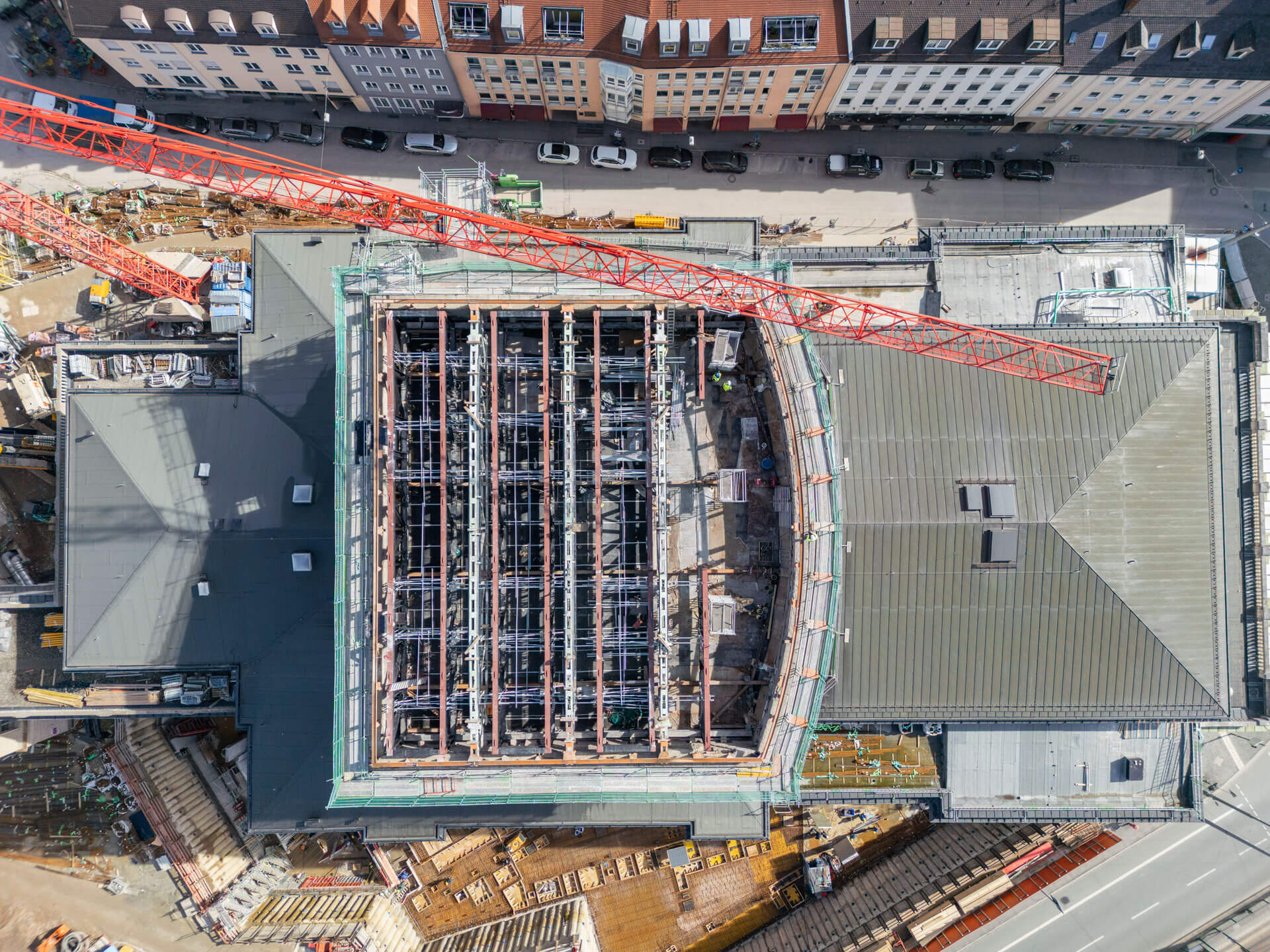

Jeweils zwei Türme wurden mit Fachwerken verbunden. Darauf standen acht weitere Fachwerke mit einer Höhe von 3,7 m und einer Spannweite von 25 m, die die Dachkonstruktion bilden. Anschließend wurde die Konstruktion im eingebauten Zustand mit einer Brandschutzbeschichtung versehen.
Die Besonderheiten bei diesem Projekt waren die Randbedingungen. So wurden die vier Türme bei vorhandenem Dach und ohne Baukran montiert. Der Transport erfolgte mit einer Rollbahn durch eine Fensteröffnung und anschließend mit einem Kettenfahrwerk an den richtigen Einsatzort. Mittels einer eigen konzipierten Krananlage wurden die 172 Tonnen Stahl im Inneren zu den vier Türmen aufgebaut.

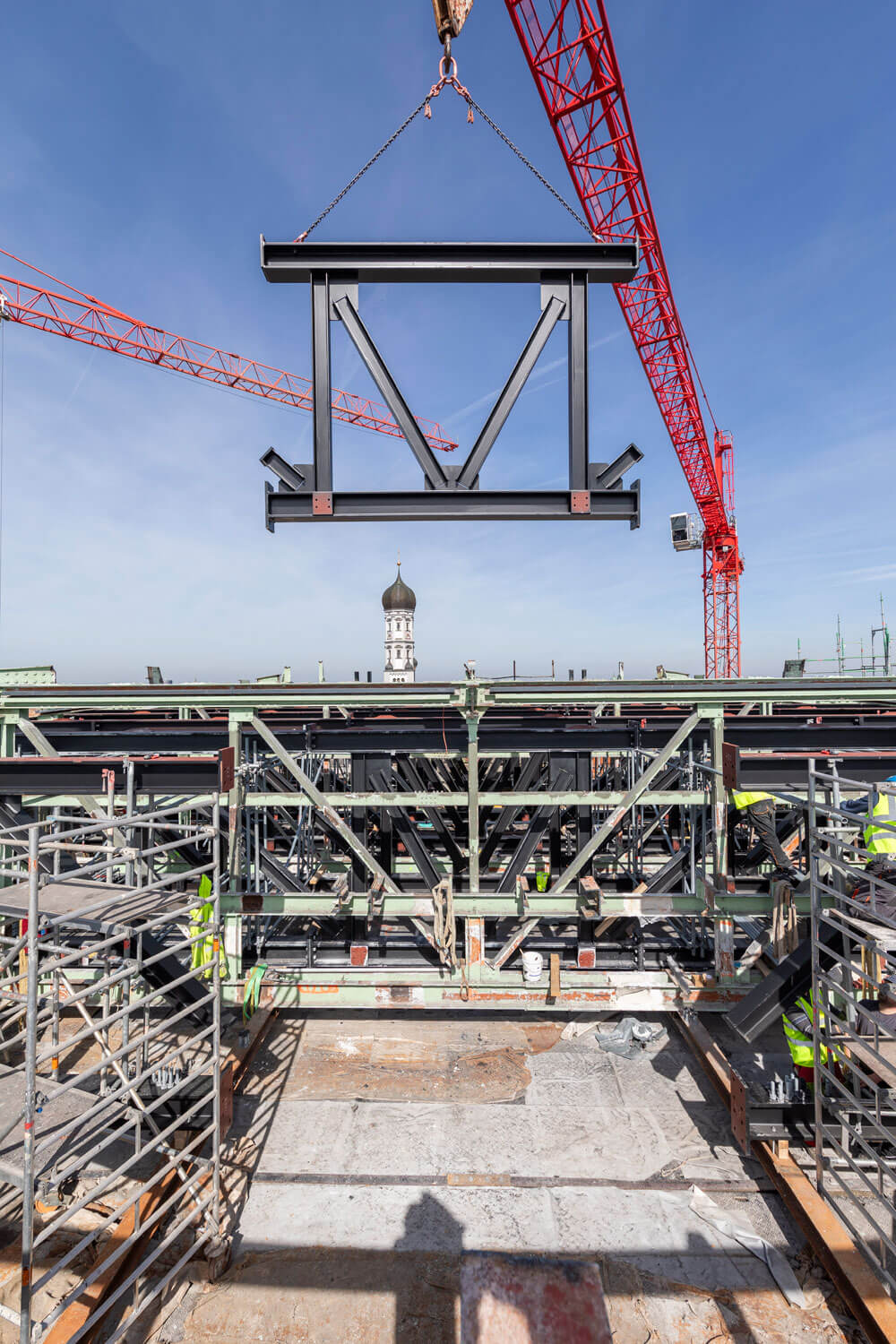

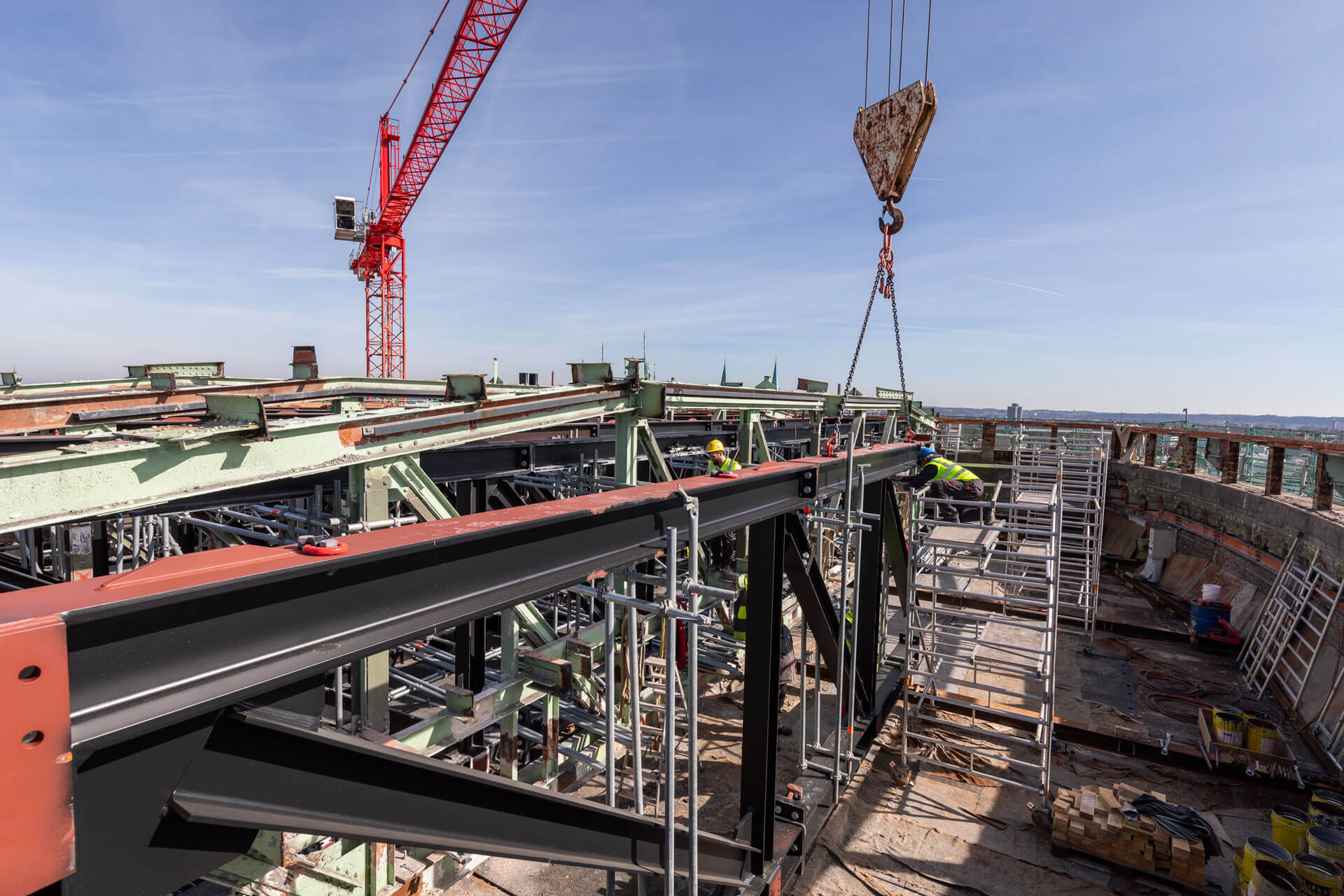

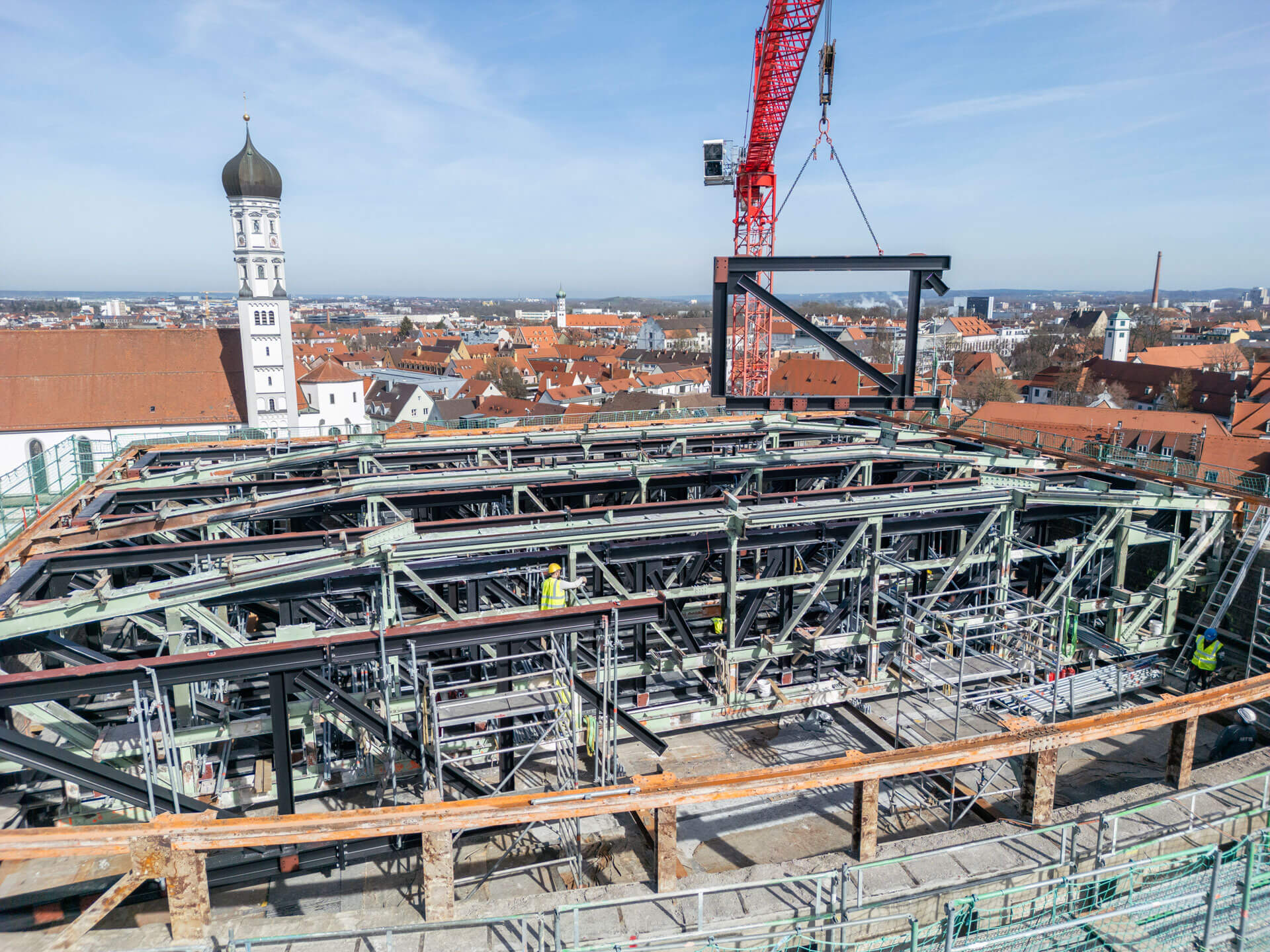

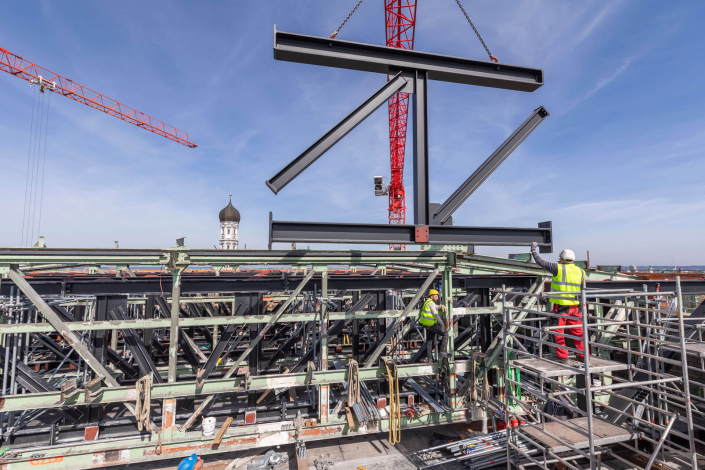

Die acht Dachfachwerke mit 135 Tonnen Eigengewicht wurden in einem späteren Bauabschnitt mit dem Baukran montiert. Spannend war hier der Transport der mit 3,7 m hohen Bauteilen. Diese wurden mittels Innenlader im Stehen und je in fünf Segmenten transportiert. Während dem Montagezustand durften die Fachwerke nicht auf dem vorhandenen Flächengerüst abgelastet werden. Darum mussten diese mit einer weiteren Hilfskonstruktion an den alten Dachbindern gehängt werden.

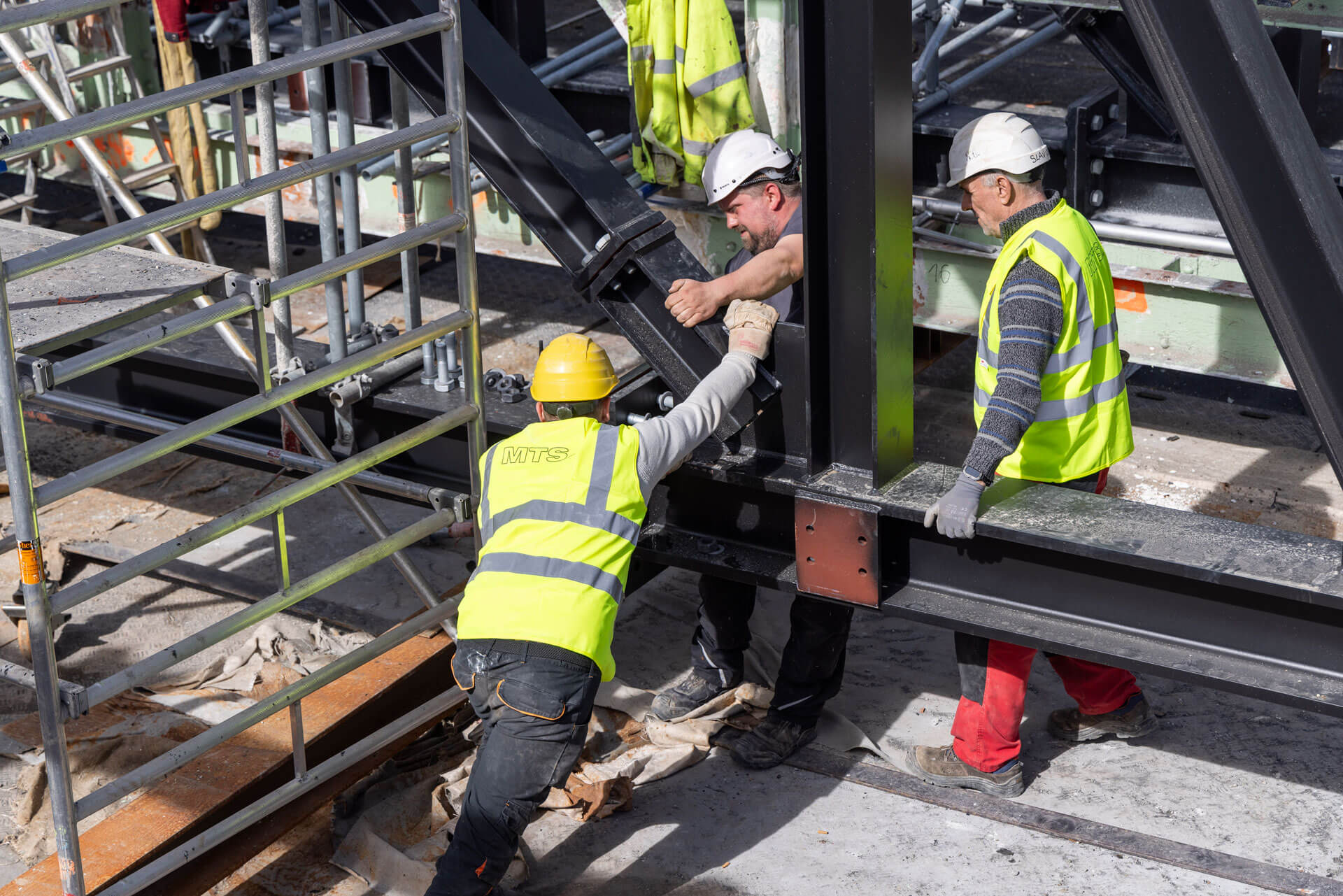

Erst nach vollständigem Zusammenbau eines Fachwerks mit 25 m Länge, konnte die Hilfskonstruktion für den nächsten Dachbinder umgebaut werden. Die weiteren Konstruktionen runden den spannenden und fordernden Auftrag ab. Unsere fachgerechte und termingerechte Leistung stellte einen bedeutenden Beitrag zum Projekt der Stadt Augsburg und zur Stärkung ihrer Theaterkultur dar.
Unser Auftrag
- Rückbau Arbeitsgalerien
- Rückbau Dachtragwerk und Schnürboden
- Entfernen Altbeschichtung mit Bleimenige
- Stahlkonstruktion Bühnenturm
- Stahlkonstruktion Dachfachwerk
- Stahlrahmen für Aufzug
- Stahlkonstruktion für Technikzentrale
- Brandschutzbeschichtung R 90
Zahlen & Fakten
- 326 Tonnen Stahlprofile und Bleche
- 2,37 Tonnen HV-Schrauben (M12-M36)
- 192 Tonnen Rückbau Bestandsstahlbau
- 370 m² Gitterroste
- 6,0 Tonnen Brandbeschichtung R 90
